Réhabilitation par éclatements

Généralités

L’éclatement consiste à remplacer une conduite existante par une nouvelle en PEHD d’un diamètre égal ou supérieur. Par pression hydraulique des tiges sont aiguillées dans l’ancien tube. Au retour des tiges, ce dernier est découpé et le nouveau tube en PEHD s’insère à l’intérieur de l’ancien dont les fragments se trouvent alors compactés radialement dans le sol environnant.

Le service proposé par notre entreprise concerne tous types de canalisation (Eau potable, Eaux Usées, Eaux Pluviales…), divers matériaux (fonte grise, fonte ductile, PVC, grès, amiante et béton), tous diamètres (Ø 50 à Ø 250) et sur les longueurs pouvant atteindre les 150 mètres.

Pour davantages d'informations sur la réhabilitation par éclatement, cliquez sur les onglets suivants :

La réhabilitation de canalisation par l'éclatement

Micro forage dirigé Rennes

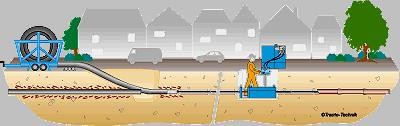

La réhabilitation de réseaux par la méthode de l'éclatement permet la pose de canalisations sans ouverture de tranchée en utilisant la méthode de l’éclatement qui comporte trois étapes :

1 – L’insertion des tiges

A partir d’une petite fouille d’entrée, la conduite existante à remplacer est aiguillée avec des tiges sont insérées à l’aide d’une machine hydraulique.

Au fur et à mesure de la progression du train de tiges, des tiges sont ajoutées.

2 – L’installation dans la fouille de sortie

Une fois la fouille de sortie atteinte, un outil de découpe et un élargisseur sont installés à l'extrémité du train de tiges ainsi que la nouvelle conduite en PEHD.

3 – La mise en place de la canalisation

L’ensemble est alors tracté jusqu’à la fouille de départ.

En retirant statiquement les tiges, l’ancien tube en matière dure (acier, fonte ductile, PE) est découpé, de même que les anciens tubes en matière sèche (fonte grise, grès, béton, CA, etc.) sont cassées, les fragments étant compactés radialement dans le sol environnant.

Une fois la nouvelle canalisation en PEHD ressortie dans la fouille d’entrée, le raccordement peut être réalisé et les fouilles, d’entrée et de sortie, rebouchées.

Les intérêts du process

Les intérêts du renouvellement de canalisation par éclatement sont essentiellement environnementaux : Ils réduisent toutes les nuisances de chantier (pollution, bruit, poussière, blocage de circulation, gaspillage de matériaux nobles…).

  • Techniques douces, non invasives.
  • Préservation de l’environnement : moins d’agressions à la faune, à la flore, protection des nappes phréatiques.
  • Pas de dégradation du milieu existant (espaces verts, voirie…),
  • Pas de risques de dégât sur les réseaux d’autres concessionnaires (puisque le tracé des canalisations existantes n’est pas modifié)
  • Rapidité d’intervention (200 m/ jour)
  • Un rapport qualité/prix/rapidité beaucoup plus avantageux qu’en travaux traditionnels avec tranchée,
  • En fonction des conditions, une augmentation de la section jusqu’à 2 diamètres nominaux est réalisable.
  • Réduction des émissions de gaz à effet de serre (GES) : bilan carbone 10 fois plus respectueux qu’en mode traditionnel
  • Protection de l’eau : inspection, diagnostic et réparation des conduites par des procédés rapides, discrets, peu onéreux, et pas de risque de pollution de la nappe phréatique
  • Protection de l’air : très forte réduction des poussières et gaz d’échappement
  • Très peu de déblais/remblais : uniquement pour les quelques fouilles (long 120 cm) nécessaires à l’installation de la machine.
  • Il n’y a plus d’anciennes canalisations abandonnées dans le sous-sol avec des risques d’effondrement
Micro forage dirigé Rennes

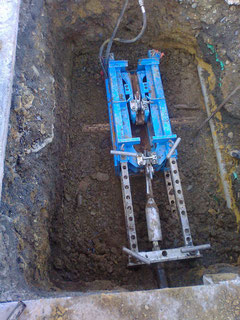

Machine à éclatement installée dans la fouille d’entrée

Forage dirigé Rennes

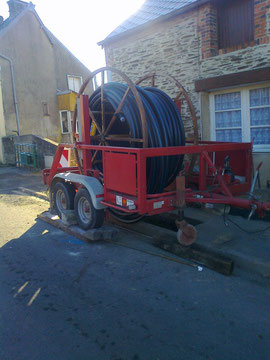

Dérouleur sur lequel est installé le PEHD destiné à être inséré dans l’ancienne canalisation, à partir de la fouille de sortie

Détourage de tampon voirie Rennes

Plaquette publicitaire de réhabilitation de réseau par éclatement
