Percement de conduites d'eau

Généralités

Le service proposé par notre entreprise concerne les canalisations d’eau potable, eau chaude, eau glacée, de tous diamètres et de tous matériaux (Acier, Fonte, PVC, PEHD, béton…) jusqu’à une pression de 16 bars.

La technique du percement de conduite d’eau en charge permet de réaliser un piquage (branchement, by pass…) de Ø 20 à Ø 200, sans interruption de l'alimentation en eau sur la conduite de distribution principale.



LE PROCEDE

La technique du percement de conduite en charge se schématise comme suit et comporte trois étapes :

Micro forage dirigé Rennes

1 – Le contact outillage de coupe sur tuyau

Après avoir posé le collier de prise en charge et la vanne sur la conduite d’eau principale, la machine à percement est installée sur le robinet vanne.

Forage dirigé Rennes

2 – Le percement de la conduite

Le foret centreur pénètre dans la conduite afin de guider la fraise qui va découper le matériau et garder la pastille dans celle-ci.

Lors du percement, un petit tuyau, fixé sur la machine, permet d’évacuer les copeaux pour ne pas créer de pollution dans le réseau en charge.

Détourage de tampon voirie Rennes

3 – La dépose de la machine

Une fois le percement terminé, le bloc moteur est déposé pour permettre de reculer la tige.

Ensuite la vanne est fermée et la machine de percement est déposée à son tour.

Les intérêts du process

Les intérêts des percements en charge sont essentiellement sanitaires : Ils réduisent tous les risques de contamination de l’eau (pas de pollution due à la remise en eau, pas de retraitement de l’eau du réseau…).

  • Technique douce, non invasive.
  • Pas de perte d’eau : il n’y a besoin ni de vidanges, ni de purges du réseau
  • Pas de risque de fuite dû à une remise en eau
  • Très faible encombrement de la machine à percer en charge (long 60 cm)
  • Rapidité d’intervention : méthode 4 fois plus rapide qu’une intervention classique.

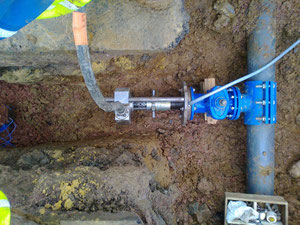

La machine de percement de conduite en charge, installée sur une canalisation d'eau potable.

Micro forage dirigé Rennes

Etapes d'un percement de conduite en sortie de la station de production d'eau potable Louvigny (14) qui distribue 250 m3/heure et dessert 330 000 habitants.

Le percement en Ø600 a été réalisé sur une conduite en fonte de Ø800.

Forage dirigé Rennes

Pose du collier de prise en charge Ø600

sur une canalisation en fonte Ø800.

Forage dirigé Rennes

Pose de la vanne Ø600.

Micro forage dirigé Rennes

Essai de pression (12 bars) pour s'assurer de l'étanchéité des pièces.

Forage dirigé Rennes

Pose de la perceuse et percement de la conduite puis ensuite dépose de la perceuse et fermeture de la vanne

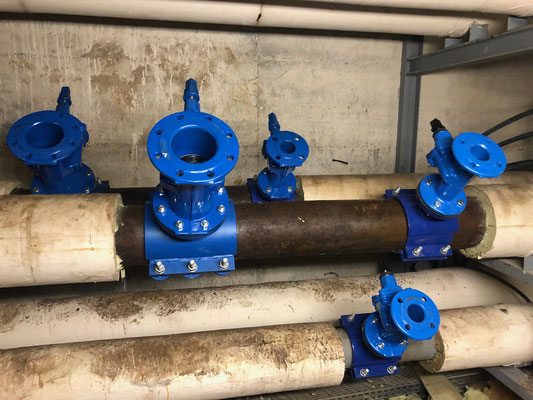

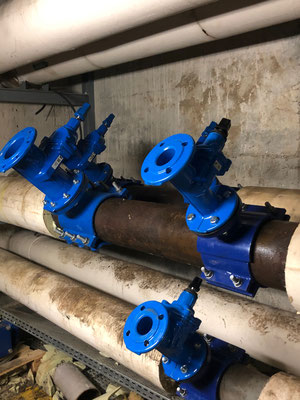

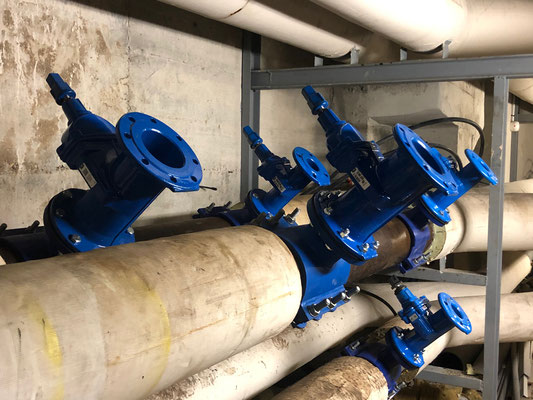

Percements de conduites d'eau chaude et eau glacée.

Hôpital Gustave ROUSSY à Villejuif.

Détourage de tampon voirie Rennes

La fraise Ø600.

La carotte Ø600 en fonte après perçage de la conduite .

Micro forage dirigé Rennes

Plaquette publicitaire de percement de conduite d'eau en charge
