Forage dirigé

Généralités

Le service proposé par notre entreprise concerne tous les types de canalisation (Eau Potable, Eaux Usées, Eaux Pluviales, Electricité, Fibre, Gaz, Télécom...), de tous diamètres (Ø25 à Ø350) et sur des longueurs pouvant atteindre 300 mètres.

Les forages dirigés horizontaux peuvent être réalisés sur toutes natures de sols (argileux, sablonneux, roche friable...).

La technique sans tranchée permet de faire fit de la plupart des obstacles naturels (plantations, rivières...) et des infrastructures (routes, voies ferrées, bâtiments...).

Pour davantage d'informations sur les forages dirigés horizontaux, cliquez sur les onglets ci-dessous :

Micro forage dirigé Rennes

Foreuse "fond de fouille" à très faible encombrement

Forage dirigé Rennes

Foreuse hors sol

1 – La réalisation du tir pilote

Elle consiste en la réalisation d’un forage de petit diamètre à l’aide d’une tête de forage qui servira ensuite de guide pour les opérations d’alésage. Cette tête de forage est munie de buses d'injection d'eau ou de polymère (en fonction de la nature du terrain), dont le rôle est multiple :

  • Aider à la stabilisation du terrain,
  • Lubrifier et refroidir l’outil ainsi que la sonde,
  • Consolider les parois du forage,
  • Evacuer les déblais du trou.

Une sonde placée dans le porte-sonde (à l’arrière de la tête de forage) permet de communiquer à l'opérateur, par des ondes électromagnétiques, via un récepteur situé en surface, des informations de profondeur, de positionnement, d'inclinaison, d'orientation et la température de celle-ci. Les données sont alors retranscrites sur un écran installé sur la foreuse. Un train de tiges pénètre dans le sol sous l'action combinée de la poussée et de la rotation d'une tête de forage, équipée à son extrémité d'une tête d'usure adaptée à la nature du terrain. Au fur et à mesure de la progression de l'ensemble, des tiges sont ajoutées.

Le procédé

Ce type de travaux sans tranchée permet la pose de canalisations sans ouverture de tranchée en utilisant la méthode de forage horizontal dirigé qui comporte trois étapes :

  • La réalisation du tir pilote
  • L'alésage
  • la traction de la canalisation

Préalablement à toute intervention, il est indispensable de disposer d’une connaissance exhaustive des réseaux situés à proximité des travaux et des côtes d’altimétrie.

 2 – L’alésage

Une fois le point de sortie atteint, la tête est démontée et un aléseur correspondant à la nature du sol et au type de conduite à poser est installé à l'extrémité du train de tiges. Le forage pilote est alors agrandi, par un ou plusieurs alésages successifs, en fonction du diamètre de la conduite ou du fourreau à poser.

3 – La mise en place de la canalisation

Après cette opération, la canalisation sera attachée à une tête de tirage fixée derrière l'aléseur et tractée jusqu'au point d'entrée. Le raccordement peut alors être réalisé et les fouilles, d’entrée et de sortie, rebouchées.

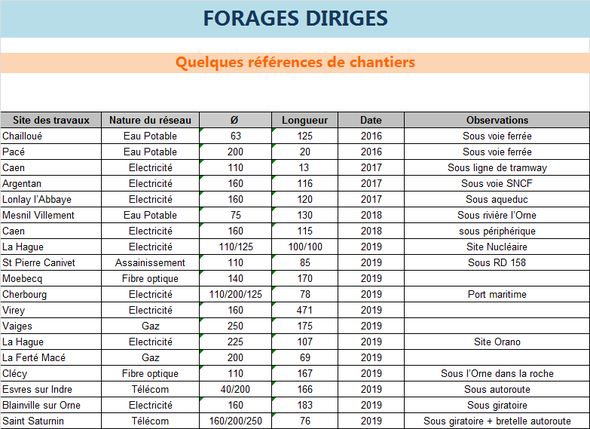

Les intérêts du process

Les intérêts des forages dirigés sont essentiellement environnementaux : Ils réduisent toutes les nuisances de chantier (pollution, bruit, poussière, blocage de circulation, gaspillage de matériaux nobles…).

  • Techniques douces, non invasives.
  • Préservation de l’environnement : moins d’agressions à la faune, à la flore, protection des nappes phréatiques.
  • Réduction des émissions de gaz à effet de serre (GES) : bilan carbone 10 fois plus respectueux qu’en mode traditionnel.
  • Protection de l’eau : inspection, diagnostic et réparation des conduites par des procédés rapides, discrets, peu onéreux.
  • Protection de l’air : très forte réduction des poussières et gaz d’échappement
  • Réduction par 10 des déblais/remblais : un volume de terre « noble » considérable est donc sauvegardé.

Afin d'étendre l'éventail des prestations proposées à ses clients, GB FORAGES DIRIGES dispose désormais de 2 foreuses complémentaires :

  • Une foreuse compacte (1.60 x 1.40) installée en fond de fouille pour des forages jusqu'à 50 ml et dont le diamètre varie de 0 à 160 mm,
  • Une foreuse hors sol pour des forages jusqu'à 150 ml et dont le diamètre varie de 0 à 300 mm.

La foreuse compacte

Forage dirigé Rennes

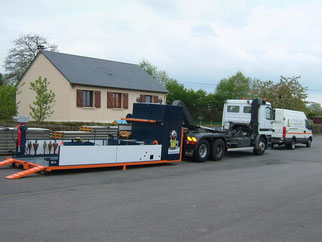

Caisson « ampliroll » permettant de transporter le matériel.

Il est équipé d’une pompe haute pression et d’une centrale de malaxage pour injecter sous pression le polymère

Détourage de tampon voirie Rennes

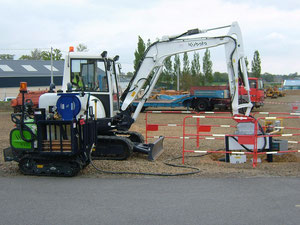

Unité de forage comprenant :

  • 1 mini-pelle de 5 T, qui alimente en hydraulique la foreuse,
  • 1 chenillard qui dispose d’une réserve d’eau de 500 l pour alimenter la foreuse et transporter le matériel
Micro forage dirigé Rennes

Foreuse très compacte permettant, par ses dimensions (1.60 de long et 1.40 de large), de partir notamment sous trottoir.

Micro forage dirigé Rennes

Le dévoiement de la ligne électrique est réalisé en vue du passage de la voie routière en 2x2 voies. La particularité de ce chantier réside essentiellement dans la nature du terrain (roche).

Forage dirigé Rennes

La particularité de ce chantier résidait dans le fait qu’il se déroule dans un carrefour sur un axe à grande circulation (Sablé sur Sarthe/ La Flèche).

En outre une difficulté supplémentaire était liée à la présence de plusieurs réseaux à éviter (Eau potable, Eaux usées, Pluviales et Gaz).

Détourage de tampon voirie Rennes

La particularité de ce chantier réside dans l’importance du rayon de courbure.

La fouille de départ était située 2 mètres au dessus du niveau de la rivière, il fallait que le forage passe au moins 1 mètre en dessous du lit de la rivière.

La longueur totale du forage était de 28 mètres.

Forage dirigé Rennes

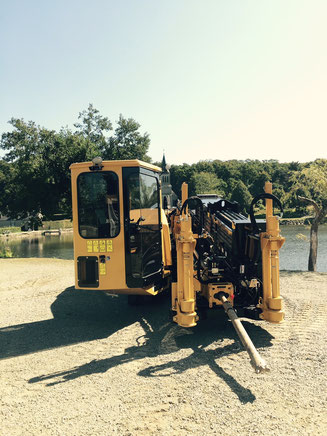

La foreuse hors sol

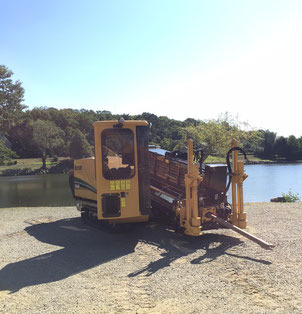

La foreuse VERMEER permet de poser des canalisations de diamètres 25 à 250 et de longueurs allant jusqu'à 200 mètres.

Détourage de tampon voirie Rennes

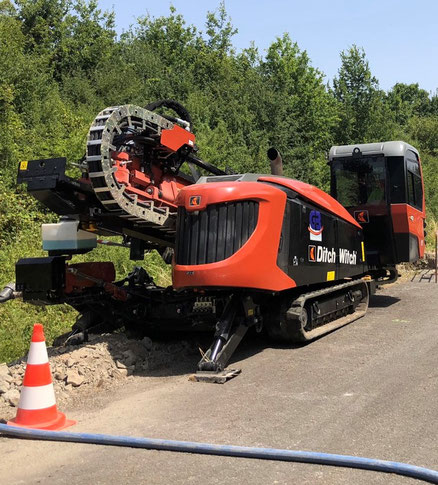

La foreuse roche

La foreuse DITCH WITCH permet de poser des canalisations de diamètres 63 à 350 pour des longueurs pouvant aller jusqu'à 200 mètres.

Micro forage dirigé Rennes

Plaquette publicitaire de pose de réseau par forage dirigé
